Газодизель ПАЗ 320435-04 Вектор Некст

Установка метанового газобаллонного оборудования на ПАЗ 320435-04 Vector NEXT (низкопольный) 2019 г.в., двигатель ЯМЗ-534230, дизельный, 4-цилиндровый, рядный, Евро-5, объем 4.43 л, мощность 169 л.с. Машина эксплуатируется в г. Курган и Курганской обл. Установлено ГБО 4 поколения STAG Diesel CNG (Польша) для работы в смешанном (газодизельном) цикле, два цельнометаллических баллона (тип 1) объемом 70 л (16.5 м3) и 62 л (15 м3) размещены под кузовом с левой стороны на месте штатного топливного бака (бак перенесен) плюс один цельнометаллический баллон (тип 1) объемом 33 л (8 м3) размещен под кузовом с правой стороны (общий объем заправляемого метана 39.5 м3), все баллоны оснащены вентилями с пожарным и запорным электромагнитным клапанами.

Система оснащена широкополосным датчиком кислорода (лямбда-зондом) и датчиком температуры выхлопных газов, индикация уровня топлива (давления газа) в газовых баллонах выведена на кнопку управления ГБО в салоне автомобиля, заправочное устройство (ВЗУ) выведено под люк бензозаправочной горловины.
Также выдан комплект документов для регистрации ГБО в ГИБДД.

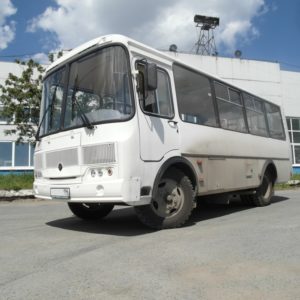

Газодизель, ПАЗ Вектор Некст, Паз 320435-04

Цельнометаллические газовые баллоны 70 литров и 62 литра (тип 1, метан) под кузовом автомобиля
Цельнометаллические газовые баллоны 70 литров и 62 литра под кузовом, тип 1, метан
метановые баллоны 70 литров и 62 литра

Вентиль баллонный (метан) с пожарным и запорным электромагнитным клапанами
Вентиль баллонный метан

Баллон 33 литра метан (тип 1)
метановый баллон 33 литра тип 1 с баллонным вентилем

Газодизель установлен в Элитгазе
Газодизель установлен в Элитгазе

Заправочное устройство (ВЗУ) под люком бензозаправочной горловины ПАЗ 320435-04 Vector NEXT
Заправочное устройство (ВЗУ) под люком бензозаправочной горловины ПАЗ 320435-04 Vector NEXT

Топливный бак (для дизеля) уменьшенного размера перенесен из-под кузова в технический отсек автомобиля
Дизельный топливный бак перенесен в технический отсек автомобиля

Подкапотная компоновка, двигатель ЯМЗ-534230 4.43 л, 169 л.с., дизельный, 4-цилиндровый, рядный, Евро-5, ГБО STAG Diesel
Подкапотная компоновка, двигатель ЯМЗ-534230
двигатель ЯМЗ-534230
ЯМЗ-534230, STAG Diesel

Газовые форсунки STAG Diesel CNG
ПАЗ Вектор Некст

Широкополосный датчик кислорода (лямбда-зонд) и датчик температуры выхлопных газов в выпускном тракте
лямбда-зонд и датчик температуры выхлопных газов в выпускном тракте

Кабина ПАЗ 320435-04 Вектор Некст
Кабина ПАЗ 320435-04 Вектор Некст

Кнопка управления ГБО STAG Diesel с индикацией уровня природного газа в метановых баллонах
Кнопка управления ГБО STAG Diesel с индикацией уровня природного газа

Вид сзади
ПАЗ Вектор Некст
