Настоящий иллюстрированный каталог деталей подготовлен для заказчиков в целях облегчения эксплуатации и технического обслуживания газового двигателя серии WP4.1. производства кампании Weichai Power Co., Ltd. Сервисное обслуживание данного двигателя осуществляет компания Элитгаз.

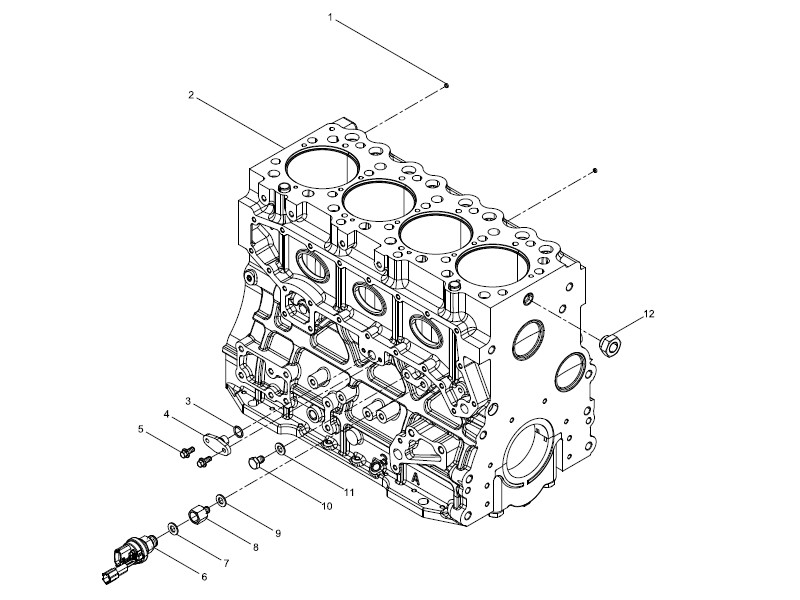

Иллюстрации сгруппированы по узлам, каждый элемент имеет индивидуальный номер. В списке деталей указаны: Номер детали (Part No.), Количество (Quantity), Модель (Model), Наименование на английском (English Designation), Наименование на китайском (Chinese Designation) и т.д.
Каталог включает подробную спецификацию сборочных единиц газового двигателя. Некоторые компоненты не поставляются в розничную продажу. По вопросам приобретения запчастей обращайтесь в Weichai Power Spare Part Resource Co., Ltd.
weichai-wp41-epcdh4.1k0008-English (PDF, 10 Мб)
В связи с развитием технологий и производства, модификации газового двигателя будут пополняться, а каталог — пересматриваться. Просим обращать внимание на актуальные редакции.
Оглавление каталога деталей Weichai WP4.1
Группировка оглавления по основным системам и узлам двигателя.
1. Блок цилиндров и картер
- Блок цилиндров (картер) в сборе
- Блок цилиндров (картер) в предварительной сборке
- Маслосъемные колпачки (комплект)
- Крышка заднего сальника (комплект)
- Группа распылителей (форсунок) охлаждения поршней
- Сборка форсунки поршня
- Картер маховика в сборе
- Поддон картера (масляный поддон) в сборе
- Сливная пробка поддона
2. Кривошипно-шатунный механизм (КШМ)
- Группа коленчатого вала
- Группа коренных подшипников
- Комплект коренных вкладышей
- Группа упорных полуколец (упорных шайб)
- Упорное полукольцо (шайба)
- Группа маховика
- Маховик в сборе
- Группа поршня и шатуна
- Комплект поршневых колец
- Шатун в сборе
3. Головка блока цилиндров (ГБЦ) и клапанный механизм
- Группа головки блока цилиндров
- Узловая сборка головки блока
- Группа седел клапанов
- Группа крышки головки блока цилиндров
- Крышка маслозаливной горловины в сборе
- Группа шумоизоляционного кожуха
- Группа клапанного механизма (газораспределения)
- Распределительный вал в сборе
- Ось коромысел в сборе (интегрированная)
- Коромысло в сборе
4. Система смазки
- Масляный щуп в сборе
- Маслоприемник (маслозаборник) в сборе
- Группа редукционного клапана
- Масляный насос в сборе
- Группа термостата
- Масляный радиатор (охладитель масла) в сборе
- Масляный фильтр в сборе
5. Система охлаждения
- Водяной насос в сборе
- Группа подводящей трубы водяного насоса
- Группа кронштейна вентилятора
- Группа дренажного клапана системы охлаждения
6. Система впуска и выпуска (наддува)
- Впускной коллектор в сборе
- Группа турбокомпрессора и комплектующих
- Выпускной коллектор в сборе
7. Приводы и навесное оборудование
- Группа ременного привода и натяжителя
- Группа шестерен (зубчатых колес) привода
- Комплект промежуточных шестерен
- Группа шкива коленчатого вала
- Группа корпуса приводов (редуктора)
- Крышка корпуса приводов
- Редуктор (коробка приводов) в сборе
- Группа генератора
- Группа кронштейна генератора
- Группа насоса гидроусилителя руля
- Стартер в сборе
- Опоры (кронштейны) двигателя в сборе
8. Системы управления и электропроводка
- Группа системы питания (топливоподачи)
- Группа системы зажигания
- Группа электронной системы управления (жгут проводов)
- Группа приборов
9. Прочие комплектующие
- Группа комплектующих (коробка с деталями)
- Группа дополнительного оборудования (коробка с аксессуарами)
- Соединительный разъем (для согласования)
- Разъем автомобильной проводки
